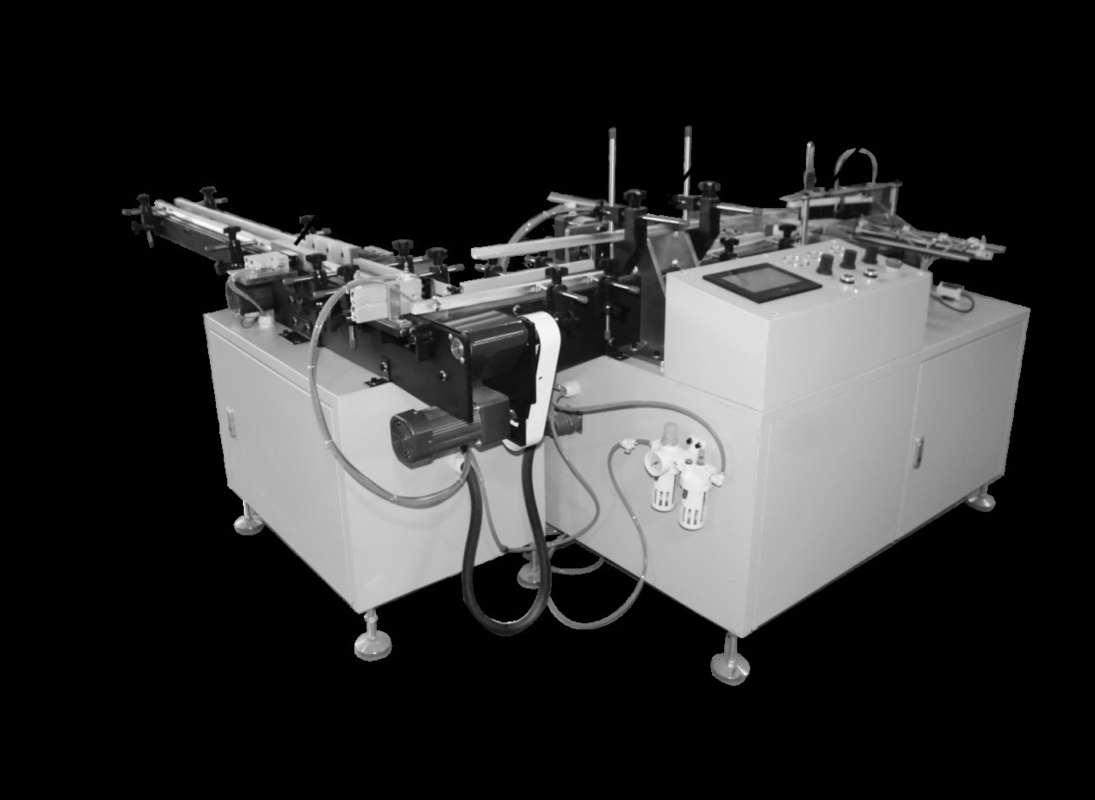

Die automatische Wärmeschrumpfung Verpackung Maschine

3.1. Haupttechnische Parameter

Durchmesser der Papierrolle 30-90 mm

Papierrollen mit einer Länge von 35 bis 90 mm

Übertragungsgurtlänge 125 mm

Abschaltgeschwindigkeit 125 mal/min (max)

Flachstechnische Schlaggeschwindigkeit 125 mal/min ((max)

Übertragungsbandgeschwindigkeit 40-500 mm/s

Verpackung aus Kunststoff mit einer Antriebsgeschwindigkeit von 22 mal/min (max)

Kunststoffverpackung, Antriebslänge 30-400 mm

Spannung 220V/50HZ

Maschinengewicht 380 kg

Bruchteil

Während des Zylinderbetriebs wird es sanft auf die Papierrolle gedrückt, und die Größe der Papierrolle kann angepasst werden.

Rollen-Schubbereich

Rollen, indem Sie den Bauteil des Fließstoffs abbrechen, nachdem der Zylinder den Zylinder geschoben hat, rollen Sie den Zylinder abwechselnd auf den flachen Sitz, um die Papierrolle für das Platzen vorzubereiten.

- Ich weiß.PKunst

Der Roll-Patting-Zylinder treibt die Walzplatte zur wechselnden Bewegung an, und die vom Walzzylinder gedrängten Papierrollen werden entsprechend der Dicke abgeflacht.Damit wir uns auf den nächsten Schlag vorbereiten können..

Drücken!SchlechteTeil

• Druck- und Rollzylinder

Die lineare Führungsschiene auf beiden Seiten des Schubzylinders als Schubkraft wird als Stütze verwendet, um die Stabilität des Schubs zu verbessern.

• Vorabend der Entdeckung

Das Erkennungs-Auge erkennt, dass die Papierrolle die Druckplatte erreicht und der Zylinder die Papierrolle herausdrückt.

• Papier- und Papierverstärker

Auf der Rollplatte befinden sich zahlreiche Montageöffnungen, und der Rollschutz kann links und rechts eingestellt werden, um die Position der Montageöffnungen zu wählen, um die Anzahl der konvertierten Rollen zu ändern.

• Haarbürste

Drücken Sie einfach den Pinsel leicht gegen die Papierrolle.

Betriebsspezifikation

Anweisungen zur Einstellung von Parametern

1- Abflachgeschwindigkeit: je größer der Wert, desto geringer die Wirkungsfrequenz und umgekehrt, desto höher die Frequenz, desto länger ist die Zeit für jeden Schuss des abgeflachten Zylinders,der empfohlene Wert wird auf 30 festgelegt;

2. Papierdruckgeschwindigkeit: die Zeit, die es dauert, bis das Produkt nach dem Zerbrechen des Papiers von der Ecke auf einen anderen Abschnitt des Förderbandes gedrückt wird.je kleiner die WirkungsfrequenzAnsonsten wird der empfohlene Wert auf 25, je höher die Häufigkeit.

3. Papierbrechgeschwindigkeit: die Zeit für jeden Bruch des Papierbrechzylinders, je größer der Wert, desto geringer die Wirkungsfrequenz, andernfalls desto höher die Frequenz,der empfohlene Wert wird auf 30 festgelegt;

Schlüsselbetriebsanweisungen

1. Paket einzelreih: Paket einzelreih/doppelreih Schalter;

2Flach geöffnet: Der Zylinder wird flach geöffnet, um den Schalter zu starten.

3. Schalter flachstellen: den Zylinder einstellen, um den Schalter zu schließen;

4. Das Papier aufbrechen: den Papierzylinder brechen, um den Schalter zu starten;

5. Papierabschaltung: das Abschalten des Schalters durch das Abschalten des Papierzylinders;

PLC-Eingangs-/Ausgangspunkte-Identifikationsdiagramm

XO:Fasern für die Papierverarbeitung X1:Die Entstehung der Papierverarbeitung

X2:Einfachreihender SchubsensorX3:DVergessenReihendruckSensor

X4:Fasern, die Papier verhindern X6: Notstand

Y0:Roll-Druckzylinder Y1:Zylinder zur Verstopfung von Papier

Y3:Zylinder zum Brechen von Papier

3.4. Technische Parameter der Schneidmaschine

3.5 Name jeder Komponente

(1) Bedienfeld

(2)Handrad zur Höhenregelung

(3) Schrumpffilme

(4)Einbau eines Schrumpffilms

(5)Rückziehbare Filmbefestigungsstange

(6) Ziehen Sie den Filmkupplungsgriff

(7) Kreiswelle

(8)Systolische Membranöffnung Dreiecksplatte (oben)

(9)Fahrband

(10) Notstoppschalter

(11)Dreieckplatte zur Öffnung der systolischen Membran (unten)

(12) Fotoelektrische Augen

(13) Fußbecher

(14)Siegelmesser (oben)

(15) Zugmotor

(16) Abfallentsorgung

(17)Oberster Versiegelungsschneidergehäuse

(18) Filmbalenzstab (nach oben und unten einstellbar)

Bedienfeld

• Optional: Wechseln Sie zum manuellen Schalter, wenn Sie den Film wechseln oder einstellen, zum automatischen Schalter, wenn das Paket läuft.
• Längsdichtungstemperatur: Die Temperatur des Längsdichtungsschneiders wird eingestellt.
• Temperatur der Querdichtung: Temperatur des Querdichtungsschneiders eingestellt.
• Versiegelungszeit: Timer-Einstellung der Versiegelungszeit.
• Längeneinstellung: P Das Produkt geht durch den elektrischen Augenknopf zum Versiegelungsschneider, das Signallicht bis zur eingestellten Zeit.
• Zählregister: Anzeige der Produktmenge.

Hauptschalter Anweisungen für die Verwendung

• Reiseplanung

Je länger die Zeit ist, desto länger wird der überschüssige Teil des Schrumpffilms sein, und er wird nach dem Schrumpfen nicht gut aussehen.

Hinweis: Wenn die Zeit zu kurz ist, ist das Dicht- und Schneidmesser leicht auf dem Produkt zu schneiden, in der Regel 0,1-0,5 Sekunden (aber die Zeit ist aufgrund der Dicke der Verpackung unterschiedlich)

• Zähler

Das Paket geht durch den photoelektrischen Augenschalter, und wenn das Versiegelungs- und Schneidmesser wieder aufsteigt und wieder abfällt, wird die Nummer auf dem Schalter angezeigt.

*(Die Nummer auf dem Zähler ist auf Null gesetzt, drücken Sie einfach die Schaltfläche "RESET" in der oberen rechten Ecke).

(3) Gegensätzlicher photoelektrischer Augenschalter (an beiden Seiten des Förderbandes installiert)

Wenn das Paket durch das elektrische Auge geht, geht der Schlagsetter an, und das Versiegelungs- und Schneidmesser steigt herunter, um zu versiegeln und zu schneiden.

 Ausführungsfolge

• Nach dem Einschalten des Stromschalters wird die Temperatur auf die entsprechende Temperatur eingestellt.Es kann aufgrund der Raumtemperatur und der Dicke der verwendeten Rohstoffe einige Unterschiede geben Langes Messer 175°C, kurzes Messer 175° C, Versiegelungszeit 0,8 bis 1,2 Sekunden
• Richten Sie die Breite des Einspeisebandes entsprechend der Breite des verpackten Gegenstandes, die Höhe der oberen Dreiecksplatte an, um das Handrad anzupassen,und halten Sie einen Abstand von einem Zentimeter vom Objekt.
• Die Breite ist der Abstand zwischen der Haltestelle des Pakets und der Mittellinie des Querverschlussmessers.
• Verpackungsstop-Zeit-Controller "Gürtel Liefer-Stop-Zeit ", dh Längsschnittdichtung Schneider Mittellinie, und Verpackungsstop-Distanz in Höhe von 1/2 gesetzt.
• Bei Verpackungen mit einer Höhe von 6 cm ist die vorbehaltenen Rohstofflängen anzugeben.
• Nachdem die Packungsbreite eingestellt wurde, installieren Sie bitte die Schrumpffolie nach der Schrumpffolienvorrichtung.
• Wenn das Versiegelungsmesser die Einstellung erreicht hat, ziehen Sie den Rohstoff heraus, um die Öffnung in den Versiegelungssynchrongurt zu beenden, drücken Sie den manuellen Steuerschalter zum Versiegeln.
• Der Arbeitsschalter wird eingeschaltet und das Förderband eingeschaltet.
